隨著“水十條”的提出，多地政府將污水廠出水要求提高至《地表水環境質量標準》（GB 3838-2002）準v類標準或更高的標準，因此，現有污水處理廠需要升級改造，對污水進行深度處理，實現出水TN、TP達標排放。

污水處理廠除了對原有生化設施進行改造外，多數需要新上反硝化處理設施來滿足排放要求。國內目前新上深度處理設施以反硝化濾池為主，反硝化濾池按流態分為上流式反硝化濾池和下流式反硝化濾池。

01

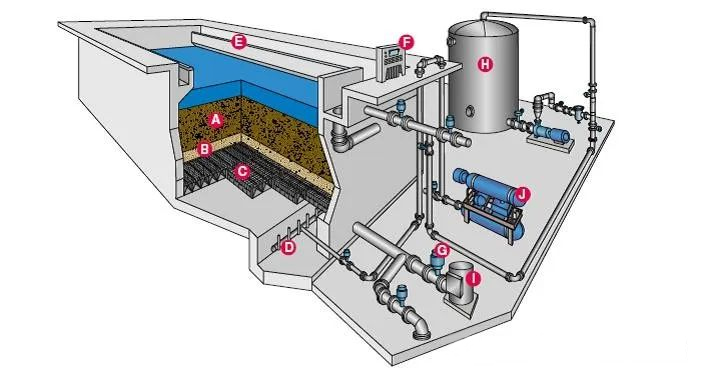

下流式反硝化濾池系統介紹

A.     濾料

高品質粗石英砂濾料，圓形尺寸范圍1.7-3.35mm

B.     礫層

天然優質鵝卵石承托層，分五層級配，尺寸范圍3-20mm

C.    配水配氣濾磚

配水配氣濾磚，提供超強的反沖洗氣水分配性能

D.    不銹鋼配氣管

整體出廠，安裝簡便，為濾磚提供反沖洗空氣分配

E.     堰板

為進水和反沖洗出水的均勻分配，有效控制進水流態

F.     控制系統

濾池控制系統

G.    閥門

自動和手動的閥門控制水和空氣的進出

H.    碳源存儲和投加系統

根據濾池進出水流量、負荷安全、穩定、可靠的控制碳源投加量

I.       反沖洗泵

為濾池濾料的反沖洗和氮?dú)忉尫畔到y(tǒng)反沖洗水

J.      反沖洗羅茨風機

為濾池濾料提供反沖洗空氣

K.     其他

如現場儀表（電磁流量計、硝酸鹽分析儀、溶解氧分析儀、超聲波液位計等）、管道、閥門、驅氮系統、空壓機系統

（一） 過濾機理

下流式反硝化濾池采用粗石英砂濾料，在濾池運行過程中存在以下過程：截留、吸附和脫附。

機械過濾：其截留所有大于濾料或由已經沉積的顆粒物集團而形成的濾料的篩孔尺寸的顆粒物。濾料的篩孔越小，此現象越明顯：其在由較粗濾料構成的濾床中作用較小，但在通過細篩孔介質的過濾中的作用較為重要。

在濾料上沉積，懸浮顆粒物隨著液體流動，它可能穿過濾料而不被截留，這與其粒徑和孔徑的相對大小有關。無論如何，多種現象可以改變其行并使其與濾料接觸。

吸附機理：

顆粒物在濾料表面的吸附作用是在低濾速時得到加強，主要是物理作用力（擠壓、內聚力）和范德華力的吸附力。

脫附機理：

作為上述機理的結果，被已經沉積的顆粒物包裹著的濾料表面之間的間隙變小。流速升高，濾層阻力升高。被截留的沉積物可能脫附并被帶到濾料的深層。在濾層失效之前，需要對濾池進行有效的反沖洗，恢復濾層的過濾性能。

（二）反硝化脫氮機理

在濾池的運行過程中，濾料層不斷截留、吸附生化處理工藝出水中的懸浮物以及大量的微生物，其中就有大量的反硝化兼性、異養菌群，如微球菌屬、變形桿菌屬、芽抱桿菌屬、假單胞菌屬、產堿桿菌屬、黃桿菌屬等。當濾池進水中有溶解氧存在時，反硝化菌分解有機物利用分子態氧作為最終電子受體。在無溶解氧的情況下，反硝化菌利用硝酸鹽和亞硝酸鹽中的N5+和N3+作為能量代謝中的電子受體，O2-作為受氫體生成H2O和OH-堿度，有機物作為碳源及電子供體提供能量并被氧化穩定，因此在反硝化濾池濾層中，如濾池進水溶解氧較高的情況下，上層濾料處于好氧情況下，菌群利用分子態氧分解有機物并不起反硝化作用，只有在濾層中處于無氧狀態才能起到有效的脫氮作用，因此控制濾池進水溶解氧對于降低反硝化濾池碳源投加費用、提高濾池出水穩定性有重要作用。根據項目經驗，濾池變液位運行可導致濾池進水溶解氧升高6～8mg/l，對運營單位帶來沉重的經濟負擔。反硝化濾池推薦濾池采用恒液位控制，有效避免濾池進水因跌水（如變液位運行控制）而造成的溶解氧升高問題，通過濾池進水配水系統溶解氧增加值小于1mg/l。

反硝化過程中，有機物作為電子供體提供能量并得到氧化降解，利用硝酸鹽中的氮做電子受體，使得硝態氮還原成氮?dú)?，其反?yīng)式如下：

由上述反應可知，反硝化反應中每還原1gNO3-需消耗2.47g的甲醇，每還原1gNO2-需消耗1.53g的甲醇。

反硝化過程中亞硝酸根和硝酸根的轉化是通過反硝化細菌的同化作用和異化作用來完成的。同化作用是指亞硝酸根和硝酸根被還原成氨氮，用來合成新微生物的細胞、氮成為細胞質的成分的過程。異化作用是指亞硝酸根和硝酸根被還原為氮?dú)?、一氧化氮或一氧化二氮等氣態物質的過程，其中主要成分是氮?dú)狻．惢饔萌コ牡s占總?cè)コ康?0-75%。

反硝化菌是一種化能異養兼性缺氧型微生物，其反應在缺氧的條件下進行。反應過程中反硝化菌還原硝基氮所需利用有機物（如甲醇）做為電子供體，污水廠的三級處理反硝化濾池，濾池進水的碳源（BOD）已經比較低，為保障反硝化生物菌群的正常生物活性，需要適當?shù)奶荚矗ㄈ缂状迹?。濾池作為污水廠污水深度處理的保障性工藝，如果碳源投加過量，則引起污水廠出水BOD超標，反硝化濾池特有“進水流量信號+進水溶解氧濃度信號 + 進水硝基氮濃度信號+出水硝基氮濃度信號”的碳源投加機制，能精確的控制碳源投加量，能做到經濟節能穩定的運行。

為降低碳源投加運行成本，可就近利用污水處理廠附近制糖、食品、釀造等企業的廢水作為碳源。廢水中一部分易生物降解的有機碳可以作為反硝化的碳源被微生物利用。另一部分有機物則是可慢速生物降解的顆粒性或溶解性有機物，雖可作為反硝化的碳源，但會使反硝化的速率降低。其余的不可生物降解有機物，不能作為反硝化的碳源。因此在選取工業廢水作為碳源時，建議相關工業廢水經過發酵等處理工藝，提高碳源中易被生物降解的成分濃度，且利用成分、濃度比較穩定、可靠的工業廢液作為碳源。

（三）反硝化脫氮影響因素

1、溫度

溫度是影響反硝化菌群活性的重要因素，相對于活性污泥法來說，反硝化濾池因?yàn)V層內附著生長及攔截有大量的生物菌群，系統出水相對要好穩定很多，通常從工程應用來說比較經濟的應用水溫需高于12℃，當水溫低于12℃時，應通過降低水力負荷、增加水力停留時間、提高濾層內生物量等手段達到脫氮效率。

2、pH 值

反硝化過程中會產生堿度，每還原1g 硝酸鹽氮產生3.5g 堿度(以CaCO3 計) ，根據相關項目經驗，實際值略低于理論值。反硝化過程中產生的堿度這有助于把pH 值保持在偏堿性范圍內，反硝化過程的最適宜pH 值為7.0~7.5 ，不適宜的pH 值影響反硝化菌的增殖和酶的活性。當pH 值低于6.0 或高于8.0 時，反硝化過程會受到明顯的抑制。

3、溶解氧

當濾池進水中有溶解氧存在時，反硝化菌分解有機物利用分子態氧作為最終電子受體。因此在下流式反硝化濾池濾層中，如濾池進水溶解氧較高的情況下，上層濾料處于好氧情況下，菌群利用分子態氧分解有機物并不起反硝化作用，只有在濾層中處于無氧狀態才能起到有效的脫氮作用，因此控制濾池進水溶解氧對于降低反硝化濾池碳源投加費用、提高濾池出水穩定性有重要作用。根據項目經驗，濾池變液位運行可導致濾池進水溶解氧升高6～8mg/l，對運營單位帶來沉重的經濟負擔。推薦濾池采用恒液位控制，有效避免濾池進水因跌水（如變液位運行控制）而造成的溶解氧升高問題，通過濾池進水配水系統溶解氧增加值小于1mg/l。

4、碳源有機物

下流式反硝化濾池水力停留時間短（約15～20分鐘）作為反硝化過程中作為電子供體的碳源應屬于易被生物降解的簡單小分子有機物。碳源物質不同，反硝化速率也略有不同，通常項目中采用的碳源有甲醇、乙酸、乙酸鈉。

5、碳氮比

碳源投加量= a·硝態氮去除量+b·亞硝態氮去除量+c·溶解氧

公式中的a,b,c在對應不同的碳源種類時系數是有差異的，在工程應用中可根據實際采用的碳源種類，由程序精確的控制碳源的投加量。

如，甲醇的投加量= 2.47×硝態氮去除量+1.53×亞硝態氮去除量+0.87×溶解氧

通常來說，在二級生化處理工藝中，所需投加的外部碳源以COD計，碳氮比約5:1，在反硝化濾池的應用過程中，基于采用簡單的有機物碳源投加，大量穩定的生物菌群，精確的碳源投加控制，碳氮比可做到4：1。

6、有毒物質

反硝化濾池為缺氧生物膜法和活性污泥法的結合工藝，濾料表面既有生物膜，濾料的間隙中又有大量被攔截吸附的生物菌群，其對有毒物質的敏感性也較單純的活性污泥法要低很多。針對進水中含有對微生物有毒性或抑制性的項目，需要通過對微生物的馴化作用達到效果。可在二級生化處理工藝穩定后，在濾池中投加二沉池回流污泥的措施使得濾池內迅速達到反硝化的效果。

（四）氣水分布濾磚

S型氣水分配濾磚整體采用HDPE（高密度聚乙烯）材質，具有出色結構強度和韌性。

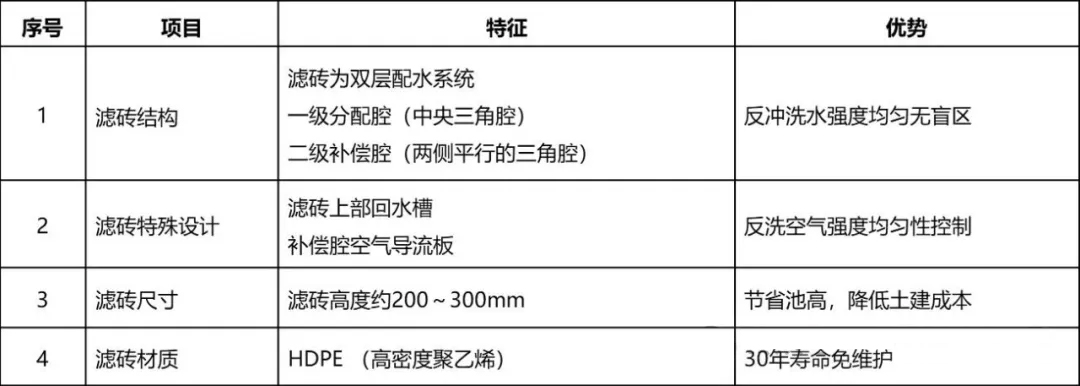

S型氣水分布濾磚技術特征表

 S型氣水分配濾磚

每塊濾磚能同時完成反沖洗配水配氣性能，濾磚帶自動補償功能，做到更均勻的配水配氣性能。

濾磚為雙層配水配氣系統：一級分配腔，二級補償腔。通過一次配水腔后的反沖洗水在二次配水腔內根據壓力差產生逆向補償，從而使得整個濾池過濾面積上最終的整體反沖洗水、氣壓力均勻。濾磚內部二次配水設計確保反沖洗水和氣體在整個濾池反沖洗氣水分配系統的每一個擴散孔處均勻分布。在一塊濾磚內同時完成氣水均勻分配，不存在配水配氣盲區，反沖洗無死區。

傳統快濾池和V型濾池采用的濾頭/濾板配水系統，反沖強度分布的不均勻且存在反洗沖洗盲區，反沖洗效果不好。

S型濾磚二次配水設計確保了水和氣體在更長的濾磚長度上的每一個擴散孔處均勻分布。反沖水由一級分配腔進入濾磚，因?yàn)樵诰喾礇_洗進口最遠的地方有更多的水和氣從開孔處流出，導致一次配水腔配氣配水不均勻。一次配水腔流出的不平衡水流在二次配水腔產生逆向水流，從而形成補償使得沿濾磚長度方向上最終的整體壓力均勻。為濾床反沖洗提供非常均勻平穩無盲區的反沖洗水，提高反沖洗效率，延長濾池運行周期。

S型濾磚配水效果——均勻平穩

傳統的濾板/濾頭配水配氣系統和依靠流體反射配水配氣濾磚系統在配水配氣系統上方存在反沖洗盲區，這將意味著反沖洗氣、水不能夠?qū)V料起到有效的反沖洗。在長期運行中，承托層/濾料中會堆積大量的污泥，增大水頭損失，縮短過濾周期，存在承托層擾動隱患。

S型濾磚都以近距離地彼此隔離（240個孔口/㎡），不阻塞孔口為特點，從而使得氣體和反洗水得到均勻無盲區的分布。把過濾系統的無障礙運行作為目標，從而使過濾介質達到更好的清潔效果。

S型單塊濾磚約10kg，采用承插口和密封圈的連接方式。針對不同的項目設計，加工出廠后的濾磚在現場不需要做任何調整，只需要通過專用工具快速的完成濾磚的組裝，濾磚的池內鋪設類似于居民家中鋪地面磚一樣便利。

由于配水配氣濾磚的高度僅約0.3m，大量節省了土建池體高度；且池體內部不需要任何預埋件，不需要任何濾粱，濾柱等，池體結構簡單；由于濾磚安裝是土建完成后池底邊鋪設混凝土邊安裝，因此對池底土建精度要求較低。大大的降低了土建施工的費用和配水配氣系統的安裝成本。

（五）碳源投加控制

作為后置式反硝化濾池，進水有機物含量很低，反硝化濾池需要投加碳源，碳源的投加精確直接影響運行費用和反硝化濾池脫氮效果。碳源的過量投加不僅僅造成運行成本過高，且有出水COD、BOD升高的風險，而當碳源投加量不足的時候，反硝化脫氮反應受到影響，出水硝態氮又不達標。因此碳源的精確投加對于后置式反硝化濾池尤為重要。

碳源的投加量除了與進、出水硝基氮濃度有關，還與反硝化濾池進水溶解氧濃度有關。較高跌水引起進水溶解氧升高，需要消耗額外的碳源。設計應采用恒水位運行控制，能夠有效控制濾池進水溶解氧的增加。

碳源投加系統控制示意圖

碳源投加系統，采用前饋+后饋形式控制，精確投加碳源，做出水水質保證。濾池能夠?qū)崿F(xiàn)基于需去除的硝態氮的負荷量來控制碳源的投加量，即系統自動獲取濾池的進水流量，結合濾池的進、出水硝酸鹽濃度，溶解氧DO濃度，通過碳源投加現場控制柜內置軟件的計算，結合硝態氮出水后反饋機制，定期小比例的修正碳源投加值，發出指令控制加藥泵的碳源投加量，避免碳源投加過量和不足。

（六）氮?dú)忉尫殴に?/strong>

在濾池反硝化運行狀態中，隨著反硝化過程的進行，污水中的硝酸鹽在微生物作用下，反硝化生產氮?dú)?，氮?dú)庵饾u累積在濾料層中，減小過濾后水通過濾層的空隙，造成濾池水頭損失增加。針對僅由于氮?dú)夥e累造成的過濾水頭增加，可通過單獨的水反沖釋放濾層中積累的氣體，減小濾池運行中的水頭損失，保障濾池過濾濾速。氮?dú)忉尫诺闹芷谝话慵s為3～4h，可以通過在線儀表監測進水流量及硝酸鹽量，PLC系統自動計算濾層需要做氮?dú)忉尫诺闹芷?，也可以通過運行經驗在上位機上直接設置氮?dú)忉尫胖芷?。氮?dú)忉尫殴に嚥僮髁鞒蹋宏P(guān)閉進水閥、關閉出水閥，啟動反沖洗水泵，打開反沖洗進水閥門，大約反沖洗2分鐘，逆向的水流將積累在濾層中的氮?dú)忉尫诺酱髿庵?，恢?fù)濾池運行，氮?dú)忉尫胖芷谕ㄟ^進水質、水量自動換算氮?dú)忉尫胖芷诤鸵何悔厔?shì)聯合控制。

（七）濾料及承托層選擇

濾料是濾池過濾和反硝化的實際載體，直接影響濾池出水效果，對于常規污水深度處理濾料采用高品度硅砂，至少 85％含硅石量。承托層采用天然鵝卵石。

濾料技術規格表

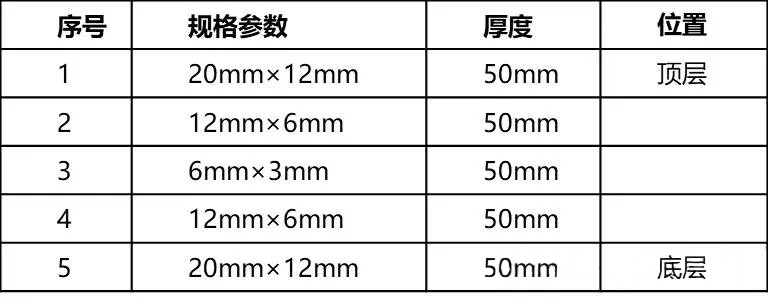

承托層五層級配技術規格表

（八）氣/水反沖洗工藝

A.過濾周期結束進入反沖洗程序；

B.關閉進水閥→液位降低→關閉過濾出水閥；

C.打開反洗排水閥；

D.確認風機排空閥打開狀態→啟動反洗羅茨風機；

E.打開濾池反沖洗進氣閥→關閉風機排空閥，空氣反沖洗大約2分鐘；

F.啟動反沖洗泵→打開反沖洗進水閥，氣/水同時反沖洗大約10分鐘；

G.打開風機排空閥→停反沖洗羅茨風機→關反洗進氣閥；

H.繼續水單獨反沖大約5分鐘，脫除濾池內的殘留空氣以及殘留的反洗廢水；

關閉反沖洗進水閥和反沖水泵；關閉反洗排水閥→打開進水閥和出水閥，濾池恢復運行。

02

上流式反硝化濾池

（一）上流式反硝化濾池流程描述

反硝化生物濾池附設有反沖洗廢水池和廢水泵、鼓風機房及壓縮空氣系統等。

每組每格反硝化濾池的進水閘閥、排水閥、反沖洗水閥、反沖洗氣閥、出水調節閥以及排氣閥均采用氣動閥門，供氣由空壓機供氣，由電磁閥控制開閉。濾池設計為分流進水，定水位形式。每格濾池各設一個進水閥門。濾池水位由濾池出水堰控制，濾池采用向上流過濾，濾池出水達標排放。

二級處理后的污水經中間提升泵站提升進入生物濾池總進水槽，由總進水槽分配至每格生物濾池進水管，每格生物濾池進水管將污水送至濾池底部，污水自下而上以一定的流速流經生物濾料，濾料上長滿生物膜，污水與生物膜相接觸，在生物膜微生物的作用下，消耗有機物碳源，分解污水中的硝態氮、亞硝態氮，從而使污水得到凈化，達到脫碳、脫氮的目的。同時充滿濾料的濾床可以有效的截留水中的懸浮物質，去除SS，從而使污水能得到進一步澄清。系統設有碳源投加系統，當碳源不足時，可通過投加碳源來補充，確保脫氮所需碳源，保證脫氮效果。

由于微生物的不斷繁殖，生物膜逐漸增厚，超過一定厚度后，吸附的有機物，在傳遞到濾料表面的微生物之前已被代謝。此時，濾料表面的內層微生物因得不到有機營養而進入內源代謝，失去其粘附在濾料上的性能，脫落下來。這時濾池則需要進行沖洗。反硝化生物濾池沖洗采用氣水聯合沖洗，沖洗水采用濾池出水，由反沖洗水泵進行沖洗，沖洗空氣則采用羅茨鼓風機供氣。沖洗水排至反沖洗廢水池，回流繼續處理。沖洗強度通過自動控制系統進行控制，確保沖洗得有效、徹底，又保證濾池及生物群不被破壞，從而在沖洗結束后，系統可以盡快的回復其工藝性能。每格濾池交替進行沖洗，反沖洗周期大于24小時。

系統自控設有沖洗有2種形式：正常強度的沖洗和超強度的沖洗，兩種沖洗的沖洗時間、沖洗流量不同，超強度沖洗流量更大，時間更長，這此參數均可進行調節。沖洗是在與正常過濾的相同方向進行的，使用已過濾的清水。反沖洗水泵提供反沖洗水，工藝鼓風機提供沖洗空氣。

系統設有布水系統，確保反硝化濾池進水及沖洗水及沖洗空氣配水配氣均勻。布水系統整體混凝土濾板和調節濾頭的布水系統，濾頭及底模采用聚苯乙烯材質，材料耐腐蝕強。并且濾頭具有保證氣水共同沖洗時空氣的均勻分配。濾頭系統的設計，除了考慮空氣沖洗時，整個濾板上的分配均勻外，還考慮風機了起動時空氣進流涌動的脈沖。

（二）上流式反硝化濾池自控系統描述

反硝化濾池的控制系統采用“分散控制、集中管理”，各單格濾池旁設分控柜（就地柜）一個，控制濾池的過濾及其閥門，包括反沖洗時的相關閥門。整個濾池設公共柜一個，安裝于濾池集中控制室，處理各分控柜的反沖洗，以及反沖洗設備的控制。各分控柜和公共柜通過網絡連接起來，實現數據的傳輸。并設上位機監控站一臺，動態顯示濾池工藝工作狀況、設備運行狀況、反沖洗參數設置等。

該系統可實現整個濾池工藝的無人職守、全自動化控制。該控制系統具備運行穩定、安全、可靠、能耗低、操作簡單明了、維護方便、快捷、適應性強等特點。

此系統是建立在PLC基礎上，由濾池控制單元和公共控制單元組成。

濾池控制單元可實現下列功能：

自動控制無人操作的濾池的過濾和反沖洗

一旦出現故障，將生產損失限于故障單元

使操作員能人工或自動啟動反沖洗

用計時器和/或水頭損失的啟動自動反沖洗

濾池控制單元向負責控制和故障排除工作的操作人員顯示最多的數據，包括但不限于：

濾池水頭損失

濾池狀態：反沖洗、等候反沖洗、生產中、停止或故障

已經反沖洗的上一個濾池

自各個濾池上一次沖洗的過濾時間

閥門狀態：開、關或故障

反沖洗廢水泵狀態：可用、開、關或故障

氣洗鼓風機狀態：可用、開、關或故障

當一個濾池需要時，公共控制單元負責在對下列各項進行檢查后自動開始反沖洗：

壓縮空氣壓力高

反沖洗泵和鼓風機為可用狀態

無其它沖洗濾池

濾池上設有反映出各濾池的進水水質、液位、堵塞狀況、反沖洗過程控制液位計等自動控制儀表

（三）上流式反硝化濾池工藝特點

1、具有同步脫氮除磷功能，脫氮效率高，出水TN一般在10mg/l左右，上向流反硝化濾池采用底部進水、上部出水的上向流過濾方式，利用管道封閉式進水，解決下向流濾池進水時跌水增加溶解氧濃度的問題，通過控制較低的溶解氧濃度，可有效提高碳源的利用率。根據工程應用情況，上向流反硝化濾池也有過濾作用。

2、進水不復氧，節省碳源投加量。

常規下向流反硝化濾池因進水跌落充氧，會造成碳源大量浪費，同時因DO濃度高而濾料繁殖大量異養菌；上向流反硝化濾池進水與空氣隔絕，避免了復氧過程。

3、無需驅氮設施，且進一步保證微生物活性

在下向流反硝化脫氮過程中，點狀氮?dú)鈿馀輹?huì)聚集在介質的表層，形成“氣堵”現象，濾速低，必須借助外力進行驅氮，恢復水頭。根據相關工程，下向流反硝化濾池通常每間隔2-5h開啟反沖洗水泵2-3min驅氮一次，在驅氮過程中，懸浮微生物和部分附著型微生物會隨著水流流失，會減弱其反硝化效果。而上向流反硝化濾池產生的氮?dú)忉尫排c水流同向，氮?dú)饽軌虻玫郊皶r(shí)排放，可有效避免氣阻。因此，上向流反硝化濾池濾速可適當提高，無需進行驅氮，簡化了設備與操作程序，避免了驅氮過程中對微生物沖擊及微生物總量的影響，進一步保證了微生物活性，總氮去除效率更高。

③上向流反硝化濾池進水不存在跌落充氧的現象，可以有效避免進水do二次提升，碳源的利用率高，再完美結合精準的碳源投加控制方式，比傳統反硝化濾池的碳源投加量節省30%以上。

（四）濾頭

1、 濾頭形式應為可調式長柄濾頭，雙濾頭形式。

2、  濾桿及預埋座的材料應采用改性聚丙烯。

3、 濾頭應適用于進水、曝氣和氣水返沖洗時形成氣墊層，并且可以自運調節氣墊層的厚度以及均勻配水，且在濾頭和濾板間無死水區。

4、整個濾頭系統由帶有窄縫的濾帽、連接濾頭的長柄及預埋在濾板內裝配 濾頭用的預埋管和密封環等部分組成。

（五） 濾板

1、濾板應用來支撐生物濾料層和卵石承托層。濾料的特定孔隙允許流體經過。

2、塑制模板材料采用 ABS

3、濾板為整體澆注或分體濾板，濾板的支撐結構應采用濾梁、支撐墻等形。

（六）濾料

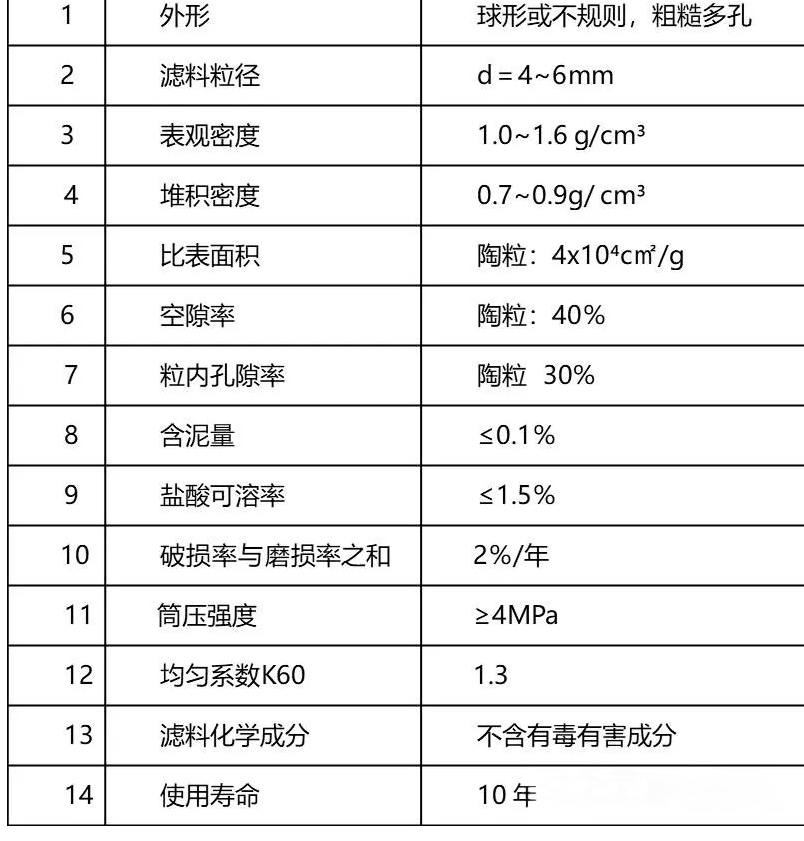

1、濾料綜合特性要求如下：

03

其他

1、《室外排水設計規范》（GB50014-2021后置反硝化生物濾池推薦的參數應為上流式反硝化濾池。

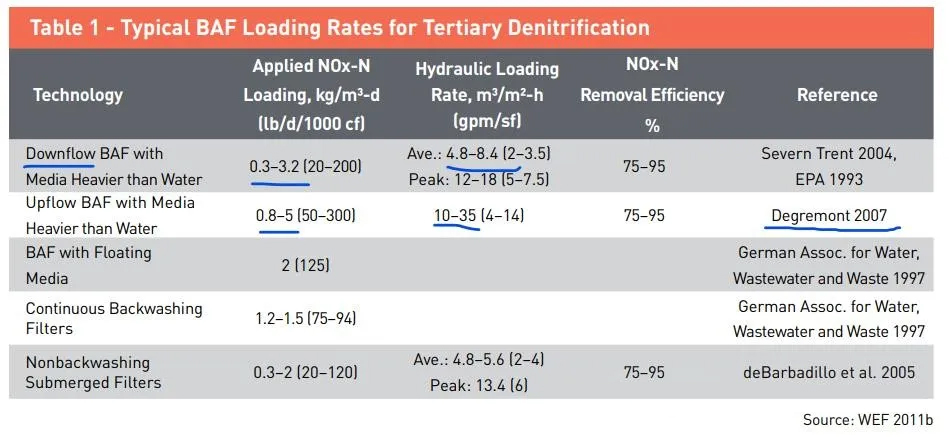

2、《室外排水設計規范》（GB50014-2021）未對下流式反硝化濾池做成推薦，可以參照國外文獻資料。
